Die Essembly einen Prusa Core One. Der 3D-Drucker steht auch für Gäste zur Verfügung und ist auf den Gast-Laptops und dem Gast-Rechner konfiguriert. Als Gast darfst du den 3D-Drucker nach einer Einweisung verwenden. Ansprechpersonen dafür sind:

• andimoto
• k0nze
• seamon

Achtung: Die Drucker dürfen nur betrieben werden solange jemand anwesend ist.

Gerne könnt ihr uns im Public Chat unseres Matrix Kanals Bescheid geben falls ihr vorbei kommen möchtet und wie lange euer Druck etwa benötigt.

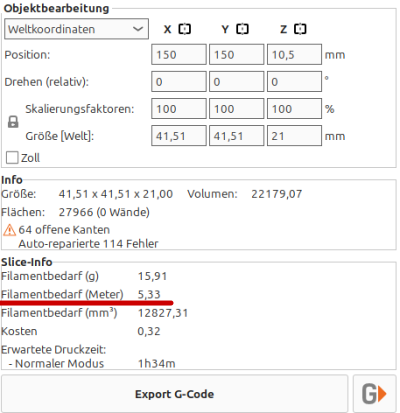

Wir freuen uns über eine Spende für das 3D-gedruckte Teil. Durch Betrieb, Wartung und das Material entstehen Kosten. Diese Kosten wollen wir über Spenden decken. Richtwert für eine Spende sind 10 Cent (0.10€) pro Meter. Die Spende kannst du in die Spendendose beim 3D-Drucker werfen. Der Prusa Slicer zeigt für jeden Druck an wie viel Meter etwa verbraucht wird (siehe Bild).

Details zum 3D-Drucker:

• Düse: 0,4mm & 0,6mm
• schnell
• Druckvolumen 250x220x270
• (bald) MMU für mehrere Farben oder Materialien

Damit du ungefähr weißt, wie lange der 3D Druck deines Teils benötigt, kannst du dir einen Slicer herunterladen und installieren. Wir verwenden den PrusaSlicer, den kannst du kostenlos herunterladen.

• Lade dir den Prusa Slicer herunter. Wenn du die Seite aufrufst, wird dir deine passende Installationsdatei schon angeboten.
• Nachdem du PrusaSlicer installiert und gestartet hast, sollte der Konfigurations-Assistent starten. Dort kannst du die Drucker auswählen.

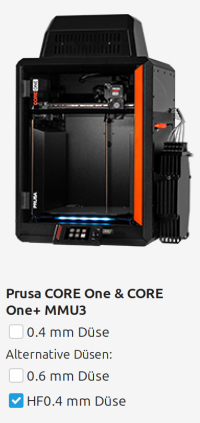

• Wähle den
  • Prusa Core One mit HF0.4mm oder HF0.6mm Nozzle aus.
    • Normal ist die 0.4mm Nozzle installiert
  • Beende den Assistenten und wähle unter „Drucker“ (Leiste rechts) den passenden Drucker aus.
  • Wähle das passende Filament aus. Wir haben PLA und PETG da.
    • Wähle Generic PLA oder PETG aus.
  • Wähle in der Druckeinstellung die Schichthöhe 0.2mm - NORMAL aus
• Öffne dein 3D Model im PrusaSlicer (obere Leiste auf „Hinzufügen“ (Strg+I).
• (optional) Ordne dein 3D Model auf dem Druckbett an. Dieser Punkt benötigt etwas Erfahrung, aber du kannst damit herumspielen und schauen was der Slicer macht.
  • Evtl. hilft dir das weiter https://konstruktionsbude.de/konstruktionsrichtlinien-3d-druck/
  • Die linke Leiste bietet verschiedene Werkzeuge zur Bearbeitung und Ausrichtung wenn das Teil markiert ist (muss grün sein)
  • Mit Drehen (R) kannst du das Teil in jeder Richtung drehen
  • Mit Auf Fläche legen (F) werden dir alle Flächen des Models angezeit. Du kannst nun eine Fläche anklicken um das Teil auf diese Fläche zu legen. Das geht schneller als drehen.
• In der unteren linken Ecke kannst du zwischen dem Editiermodus und der Druckvorschau umschalten.
  • Tipp zu anordnung: dunkelblaue und hellblaue Linien zeigen Überhänge auf. Ein 3D Drucker kann so etwas nicht (oder nur bedingt) drucken. Hier müssen Support-Struckturen mitgedruckt werden.
• Wenn der Slicer nicht selbst „sliced“ klicke in der rechten unteren Ecke auf Slicen.
  • Das kann unter „Konfiguration > Einstellungen > Hintergrundberechung“ eingeschaltet werden.
• Wenn der Slicer fertig ist siehst du im Vorschaumodus (Strg+6) dein Teil als Schichtmodel
• In der rechten unteren Leiste siehst du unter Slice-Info wie viel Filament du benötigen wirst und wie lange der Druck in etwa dauert. Bitte achte dabei nicht auf den Preis, dieser ist vom Hersteller voreingestellt. Unsere Preisemfehlung siehst du in diesem Artikel oben.

Schau dir auch gerne unsere Folien vom 3D-Druck-Vortrag an. Wir machen regelmäßig Vorträge zu 3D Druck. Informiere dich gerne auf unseren Kanälen und besuche uns bei unseren Workshops und Vorträgen.

Ein- und Ausschalten:

• Die 3D Drucker sind über eine Smarte Steckdose am Strom angeschlossen.
  • Zum Einschalten einfach den kleinen Knopf an der Stockdose drücken.
  • Der Core One Drucker bleibt immer über den hinteren Schalter eingeschaltet. Der Strom wird nur über die Steckdose zugeschaltet.
• Der Drucker kann über die smarte Steckdose auch ausgeschaltet werden.
  • Bitte achte darauf, dass der Drucker nur bei einer Nozzletemperatur von unter 50 Grad ausgeschaltet wird.

• Im nächsten Schritt kannst du den Core One als physischen Drucker im Prusa Slicer einrichten.
  • Wenn du das nicht möchtest, kannst du einfach den USB Stick des Druckers verwenden und den GCode am PC auf den Stick laden und im Drucker wieder einstecken.
  • Die neuste hochgeladene Datei sollte direkt auf dem Display des Druckers angezeigt werden.

• Starte den Konfigurations-Assistent im Prusa Slicer
• Wähle folgende Profile für den Core One aus:
  • Prusa Core One HF0.4 nozzle und Prusa Core One HF0.6 nozzle
  • klicke durch den Assistenten und wähle folgende Filamente aus:
    • Generic PLA, PETG und ABS (das Generic Filament reicht meistens aus)
    • Evtl noch andere wie Prusament oder Esun/Sunlu, Polymaker (haben wir oft da)
  • Beende den Assistenten
  • Du möchtest kein Prusa Link? Dann bist du fertig mit dem Einrichten.
  • Wähle den Prusa Core One rechts in der Leiste aus und klicke auf das Zahnrad daneben
  • Wähle „Physischen Drucker erstellen aus“
  • Wähle „PrusaLink“ als HostType aus
  • Nun muss du die Credentials eintragen. Diese findes du im Passwort Manager.
  • Klicke auf „Test“ und prüfe ob eine Verbindung aufgebaut werden kann. Du bekommst eine positive Meldung wenn es klappt.
  • Trage einen neuen Namen ein. Z.B.: „essembly - Prusa Core One HF0.4“.
    • falls du die 0.6mm Nozzle verwenden willst, mache das gleiche mit dem 0.6er Profil.
  • Nun solltest du im Reiter „Pysischer Drucker“ den Webserver des Prusa Core One sehen.
    • Ein „physischer Drucker“ hat das selbe Profil aus den „Systemvoreinstellungen“ nur mit zusätzlicher IP-Adresse usw.
  • Hier geht es weiter: Wenn dein Objekt gesliced ist, kannst du es mit „Zum Drucker Senden“ (oder auf dem USB Stick speichern„) (rechts unten neben „Export G-Code“)
    • Bitte schreibe einen Ordnernamen vor den Namen der Druckdatei. Z.B: essembly/druck123.gcode .
    • Klickst du auf „Hochladen“ wird der GCode nur über das Netzwerk auf den USB Stick geladen.
    • Klickst du auf „Hochladen und Druck starten“, startet der Druck.
  • Der GCode wird nun auf den USB-Stick des Druckers geladen. Dieser muss angesteckt sein.
  • Beobachte den Drucker vor allem währen des Starts. Der Drucker wird versuchen die Nozzle zu reinigen, indem er mehrmals auf dem Druckbett absetzt. Falls die Verschmutzung zu stark ist, muss du die Reste mit einer Pinzette entfernen.

• Mit den Credentials aus dem Passwormanager kommst du über den Browser auch auf den Webserver des Core One.
• Dort findest du Livedaten während des Drucks und die gespeicherten Projekte.
• Bitte halte den USB Stick sauber und lösche regelmäßig deine Dateien. Bitte nutze deinen Namen als Ordnerbezeichung um die Drucker schnell zu finden.

• Gehe um Hauptmenü auf „Filament“ und auf „Entladen“
• Normalerweise macht der Drucker einen „Einzug“ (retract) und zieht das Filament nach Ende eines Drucks zurück. In diesem Fall wird der Drucker nicht mehr aufheizen. Du kannst das Filament direkt herausziehen.
  • Falls nicht: befolge die Anweisungen auf dem Display. Vor dem Entladen muss die Nozzle evtl auf die Zieltemperatur des bereits geladenen Filaments geheizt werden.
• Ziehe das Filament heraus. Bonus: Schneide das Ende mit dem kleinen Seitenschneider schräg an. Dann ist das Filament bereit für die nächste Nutzung.

• Gehe um Hauptmenü auf „Filament“ und wähle das Filament aus, welches du Laden möchtest (also: PLA, PETG, ABS, etc).
• Befolge die Anweisungen auf dem Bildschirm. Drücke das Filament auf der rechten Seite in den PTFE Schlauch. Am nach ein paar cm muss du etwas kräftiger drücken. Hier ist ein Filamentsensor verbaut.
• Drücke das Filament weiter und beobachte es am besten im PTFE Schlauch. Kurz vor dem Druckkopt musst du nochmal stärker drücken, da der Schlauch einen Bogen macht und man das Filament nun bis zu Extruder drücken muss.
• Sobald der Filamentsensor im Druckkopf durch das Filament betätigt wird, startet der Extruder das Filament einzuziehen.
• Die Nozzle sollte während dieser Zeit bereits aufheizen. Warte bis das Filament aus der Nozzle austritt und bestätige im Bildschirm, dass es geladen ist.
• Sobald nichts mehr austritt kannst du die Reste mit der Pinzette entfernen.

• Nach dem Entladen des Filaments können Reste in der Nozzle bleiben.
• Beim Wechsel zu Filament mit niedrigerer Drucktemperatur (Bsp: PETG → PLA) können diese Reste zu „Verstopfung“ oder unsauberem Druck führen.
• Tipp: das neue Filament (wenn niedrigerere Drucktemperatur) mit der Temperatur oder dem Preset für das vorherige Filament einziehen.
  • Achtung: Trotzdem auf die Temperatur achten. Zu heiß darf es nicht sein.
  • Bsp: Wechsel von ABS zu PLA → eher bei PETG Preset bleiben. Das reicht um ABS gut zu erwärmen und auszudrücken oder mit der Filamentspitze die Reste mit herauszuziehen.
  • Nach dem Herausziehen die Spitze schräg abschneiden und mit dem passenden Preset einführen.
• Bei gleichem Filamenttyp aber anderer Farbe (dunkel zu hell) hilft es nach dem Laden noch etwas mehr Filament auszudrücken.

Auf der Prusa-eigenen Platform für 3D Modelle, ist es möglich ein Foto vom gedruckten Model als „Make“ hochzuladen. Damit bekommt der Account Punkte. Mit den Punkten können wir Filament für umme bestellen (ab 350 Punkten eine Rolle PLA/PETG). Als Mitglied kannst du das Bild des Drucks selbst auf der „Make“ Seite des Models posten. Als Gast freuen wir uns, wenn du ein Model bei Printables herunterlädts und uns das Foto des Drucks zur Verfügung stellst.

Unser Printables Account
